منتقل کردن خطوط تلفن با استفاده از گیت وی های نیوراک

1396/12/10

هدف از این سناریو انتقال خطوط PSTN از نقطه A به نقطه B با استفاده از گیت وی های FXS/FXO نیوراک می باشد. روش کار بدین شکل است که تمامی پورت های FXO به صورت هات لاین ( نظیر به نظیر ) بر روی پورت های متناظر گیت وی FXS منتقل می شوند. در این آموزش از سری MX8A استفاده شده است.

دقت داشته باشید  که در سری های MX8A/HX4E پورت wan دستگاه به سویچ شبکه متصل گردد.

wan



مرحله اول :

پس از وارد شدن به گیت وی  FXS در منوی Basic بخش Network آدرس IP را به 172.16.8.63 و آدرس گیت وی را به 172.16.8.1  تغییر دهید. در قسمت Time Zone تهران را انتخاب کنید.

hotline1

 مرحله دوم :

از منوی Line به قسمت FXS phone number بروید و  شماره پورت های FXS را از 8000 تا 8003  بگذارید.



hotline2

وارد منوی Feature  شوید، تیک Registration را غیر فعال نمایید، سپس شماره هات لاین پورت FXO متناظر با هر FXS را طبق شکل وارد کنید. برای هر یک از پورت ها باید این مرحله را اجرا کنید.

hotline3

مرحله سوم :

از منوی Routing وارد بخش Routing Table شده و دستورالعمل های ذیل را تایپ نمایید.

IP[172.16.8.64]        900[0-3]    ROUTE    FXS 1-4

FXS[1-4]     X    ROUTE     IP    172.16.8.64:5060

در خط اول ترافیکی که از طرف گیت وی FXO متقابل با شماره پورت های 9000  تا 9003  می آید را به سمت پورتهای FXS ا تا 4 هدایت می کنیم. در خط بعدی به گیت وی دستور می دهیم ، هر شماره ای که از جانب پورت های FXS گرفته شد به سمت آدرس IP گیت وی   FXO  متناظر ارسال کند.

hotline4

 سپس از منوی Advance قسمت Tones کشور ایران را انتخاب کنید.

hotline5



مرحله چهارم :

پس از وارد شدن به گیت وی   FXO در منوی Basic بخش Network آدرس IP را به 172.16.8.64 و آدرس گیت وی را به 172.16.8.1  تغییر دهید. ( همانند مرحله اول ) انجام دهید.

سپس از منوی Line به قسمت FXO Phone Number رفته و شماره پورت های FXO را از 9000  تا 9003 بگذارید.

hotline6

مرحله پنجم :



از منوی Line  به بخش Trunk وارد شوید، سپس تیک Registration  را غیر فعال نمایید، با توجه به شکل دقت نمایید که تیک های مربوط به Caller ID detection و Echo Cancellation  فعال شده باشد. سپس هر یک  از خطوط FXO را به شماره پورت متناظر FXS خود Binding کنید.  به عنوان مثال 9000 به 8000 ( همانطور که در شکل نشان داده شده است).

hotline7

مرحله ششم :

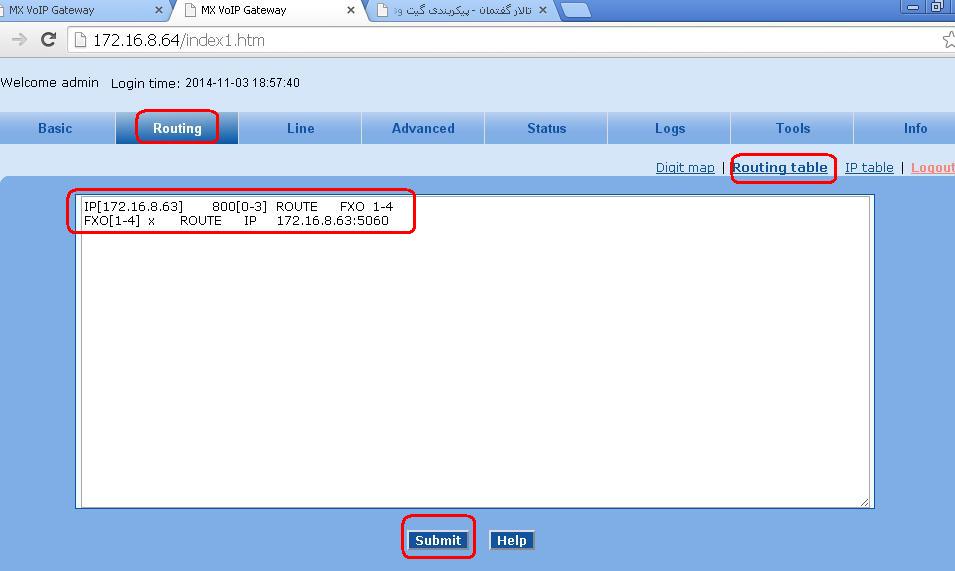

 از منوی Routing وارد بخش Routing Table شده و دستورالعمل های ذیل را تایپ نمایید.

hotline8

 مرحله هفتم :

از منوی Advanced وارد بخش Trunk شوید و در قسمت Busy تنظیمات on-time و off-time را مطابق شکل 500 ms قرار بدهید.  ( مطابق با استاندارد مخابرات ایران )

hotline9

در نهایت از منوی Advanced وارد بخش Tones شوید و کشور ایران را انتخاب و  Submit کنید.
