بهبود کارایی شبکه شما با یک کلیک Cisco C9200L-48T-4X-E را با قیمت‌های به روز، موجودی دقیق و مشاوره تخصصی نت استاک پیدا کنید. از راهنمایی‌های فنی رایگان، مقایسه محصولات و خرید امن بهره ببرید تا شبکه سازمانی شما با پایداری و امنیت بالا راه اندازی شود. هم اکنون بازدید کنید و بهترین انتخاب را سریع تر انجام دهید.
نحوه پشتیبانی و سازگاری با Firmwareهای مختلف در این دستگاه چگونه است؟

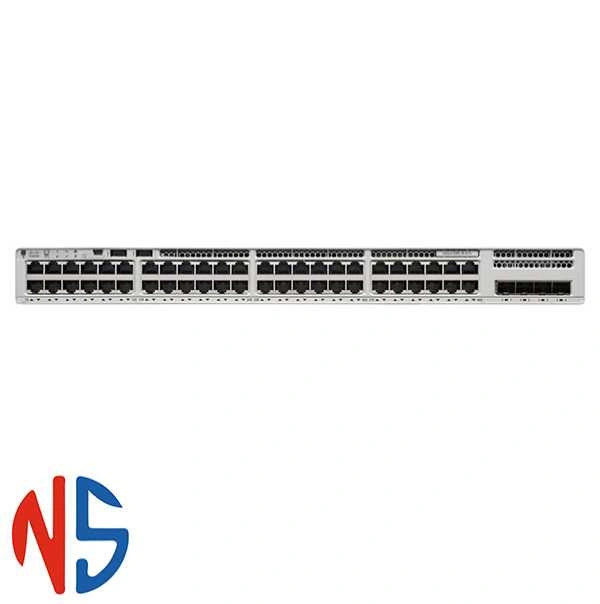

محصول Cisco Catalyst 9200L-48T-4X-E با پیکربندی 48 پورت گیگابیت و 4 × 10G SFP+ از خانواده IOS XE
🔹هدف: پشتیبانی از نسخه‌های مختلف IOS XE با لایسنس‌های متفاوت و حفظ سازگاری با سخت افزار و محیط سازمانی.
🔹مدل و محیط: مطمئن شوید تصویر IOS XE با این مدل و ظرفیت RAM /Flash سازگار است.
🔹فضای Flash/RAM: تصاویر بزرگ تر ممکنه فضای بیشتری مصرف کنند. حداقل فضای آزاد برای تصویر جدید را بررسی کنید.
🔹لایسنس‌ها: برخی ویژگی‌ها (امنیت پیشرفته، QoS ویژه، DNA Center) نیاز به لایسنس دارند. وضعیت فعال بودن لایسنس‌ها را بررسی کنید.
📍فرایند به روزرسانی (مختصر و کارآمد)
گام 1: بررسی وضعیت فعلی
🔹show version
🔹show license feature
🔹show boot
گام 2: انتخاب تصویر مناسب
🔹از Cisco Software Download یا طریق Smart Licensing تصویر سازگار با مدل و لایسنس را دریافت کنید.
گام 3: آماده‌سازی
🔹پشتیبان گیری از running-config و startup-config
🔹پشتیبان از فهرست Flash
گام 4: انتقال و بوت
🔹انتقال image به Flash (SFTP/FTP/USB)
🔹configure: boot system flash :image.bin
گام 5: ریبوت و بررسی
🔹reload
🔹show version ،show running-config
گام 6: نظارت پس از به روزرسانی
🔹بررسی لاگ‌ها، عملکرد QoS و امنیت
🔹اطمینان از فعال بودن ویژگی‌های کلیدی
مطالعه نماید: سوئیچ سیسکو Cisco C9200L-48T-4X-A
چه قابلیت‌هایی برای کاهش مصرف انرژی در سوئیچ Cisco C9200L-48T-4X-E وجود دارد؟
Power over Ethernet (PoE) و صرفه جویی
🔹گزینه PoE/PoE+ پیکربندی حداقلی مصرف: فعال سازی PoE در پورت‌ها فقط برای دستگاه‌های متصل که نیاز به برق دارند.
🔹مدیریت مصرف PoE: محدود سازی توان هر پورت یا غیرفعال سازی PoE روی پورت‌های غیرضروری.
🔹گزینه‌های استندبای PoE: تنظیم پاور لبه برای دستگاه‌های کم مصرف (مثلا دور کاری یا تلفن‌های IP با نیاز برق پایین).
تنظیمات قیمت گذاری مصرف انرژی
🔹 Auto Power Down/Power Management: فعال سازی حالت‌های صرفه جویی انرژی در زمان‌های بی کاربرد.
🔹 Power Efficiency با پیکربندی Dynamic Power Management (DPMS) یا ویژگی مشابه در IOS XE برای کاهش مصرف در مواقع کم بار.
مدیریت مدرن و به روز
🔹به روزرسانی به IOS XE با بهینه سازی مصرف انرژی: برخی نسخه‌ها بهبود مصرف برق و کارایی را ارائه می دهند.
🔹خاموشی ماژول‌های غیرضروری هنگام عدم استفاده (مثلا خاموشی BIST یا سرویس‌های غیرضروری در زمان کمبود ترافیک).
پیکربندی شبکه و مصرف انرژی
🔹طراحی نمودار فیزیکی با کاهش نیاز به توان: استفاده از کابل‌ها و ماژول‌های با کارایی بالا که مصرف کمتری دارند.
🔹کاهش استفاده از امکانات پرمصرف مانند SPAN /RSPAN زمانی که نیاز نیست.
مانیتورینگ و گزارش
🔹استفاده از ابزارهای مانیتورینگ برای مشاهده مصرف انرژی در لحظه و تشخیص پیک‌های مصرف.
گزارش‌های دوره‌ای برای بهینه سازی تنظیمات مصرفی.
نحوه مدیریت و نظارت بر مسیرهای اتصال در سوئیچ Cisco C9200L-48T-4X-E چگونه است؟
نحوۀ مدیریت و نظارت بر مسیرهای اتصال در Cisco C9200L-48T-4X-E
اصول پایه
🔹C9200L: سوئیچ لایه2 / مختص لایه3 با SVIها و پروتکل‌های مسیریابی محدود.
🔹 IOS XE: ابزارها و دستورات مسیریابی از طریق CLI و GUI (در برخی نسخه‌ها).
پیکربندی اولیه
🔹فعال سازی SVIها برای شبکه‌های VLANها
🔹پروت های مسیریابی دینامیک (OSPF/EIGRP) در صورت نیاز
🔹تعیین همسایه‌ها و مناطق/areas برای پروتکل‌ها
نمایش و نظارت روزمره
🔹نمایش مسیرها: show ip route show ipv6 route
🔹وضعیت اینترفیس: show ip interface brief
🔹همسایه‌های پروتکل: show ip ospf neighbor یا show ip eigrp neighbors
🔹صحت و لاگ: show logging, show run | section ip ospf
ابزارهای عیب یابی سریع
🔹بررسی وضعیت جداول Forwarding: show mac address-table ،show cef
🔹فعال سازی اشکال زدایی کم ریسک (در LAB): debug ip ospf events یا debug ip routing
چگونه می توان ترافیک ورودی و خروجی در هر پورت را مانیتور کرد؟
نحوه مانیتور کردن ترافیک ورودی و خروجی هر پورت در Cisco C9200L-48T-4X-E
آماده سازی سریع:
🔹فعال سازی اندازه گیری ترافیک پایه روی پورت‌ها با استفاده از stats در inngress/egress.
🔹ابزارهای مدیریت: CLI (SNMP همچنین پشتیبانی می کند).
دستورات کلیدی (CLI)
🔹نمایش ترافیک لحظه ای پورت:
🔹show interfaces GigabitEthernet1/0/1 switchport
🔹show interfaces GigabitEthernet1/0/1 statistics
جمع آوری نرخ ترافیک (در بازه زمانی):
🔹show interfaces GigabitEthernet1/0/1 | include input rate
🔹show interfaces GigabitEthernet1/0/1 | include output rate
بررسی استفاده از پهنای باند / درگاه:
🔹show interfaces summary
وضعیت خطی و خطای پورت:
🔹show interfaces GigabitEthernet1/0/1 counters
🔹show interfaces GigabitEthernet1/0/1 errors
🔹ابزارهای پیشرفته تر
SPAN/Mirroring برای تحلیل دقیق:
🔹monitor session X source interface Gi1/0/1
🔹 monitor session X destination interface Gi1/0/2 یا میکروسوئیچ سمت جمع آوری
NetFlow /IPFIX برای تحلیل ترافیک:
🔹فعال سازی NetFlow روی پورت‌های مورد نظر
🔹جمع آوری داده‌ها با ابزارهای تحلیلی Outside
SNMP برای مانیتورینگ دوره ای:
🔹استفاده از OIDs مربوط به IF-MLOCS/IF-COUNTERS در سیستم مدیریت شبکه
چه نکاتی در مورد طراحی فیزیکی و استحکام سوئیچ Cisco C9200L-48T-4X-E باید بدانیم؟
نکات طراحی فیزیکی و استحکام Cisco C9200L-48T-4X-E
جایگذاری و تهویه
🔹محل نصب: رک یا میز با تهویه مناسب، فاصله از دیوارها حداقل 10–15 سانتی متر برای جریان هوا.
🔹تهویه فعال/ غیرفعال: از فن و ورودی/ خروجی هوا روشن استفاده کنید. جلوی تهویه را با کابل‌های ضخیم اشغال نکنید.
برق و پایداری
🔹منبع تغذیه پایدار: استفاده از پریز و UPS با نویز پایین و حفاظت اضافه در برابر افت ولتاژ.
🔹ایمنی کابل برق: مسیر جدا از کابل‌های داده، برای کاهش نویز و خطر ضربه.
کابل کشی و مدیریت کابل
🔹ترمینال صحیح: کابل‌های شبکه را با نظم و برچسب گذاری مشخص routed کنید. از گیره و بست مناسب استفاده شود.
🔹محدودیت وزن: از بار اضافی روی پلیت و صفحه پایه جلوگیری کنید تا استحکام ساختاری حفظ شود.
دسترسی و سرویس
🔹دسترسی آسان به پورت‌ها و پنل‌های نگهداری برای سرویس کردن.
🔹پنل جلویی/ پشتی: بررسی درست بودن جایگاه BBU/Power-Callow و درگاه‌ها به طور قابل دسترسی.
محیط عملیاتی
🔹محدوده دمایی: مطابق استانداردهای محیطی (مثلا 0 تا 45 درجه سانتی گراد بسته به مدل) نگه دارید.
🔹رطوبت: رطوبت نسبی مناسب (معمولا 5–90% غیرباران) بدون تراکم مایعات.
حفاظت فیزیکی
🔹قفل و امنیت: استفاده از کیس‌های قفل دار در محیط های عمومی یا دیتاسنترهای با دسترسی محدود.
🔹مانیتورینگ فیزیکی: بررسی دوره ای وضعیت روشن/ خاموش بودن چراغ‌ها و درگاه‌های ورودی.
قابلیت توسعه و نگهداری
🔹فضای داخلی کافی برای افزودن کارت یا کابل‌های اضافی در آینده.
🔹مستند سازی پیکربندی فیزیکی و موقعیت تجهیزات در نقشه دیتاشیست.
