طراحی و نصب سیستم اینترکام صنعتی (Industrial intercom)

در گذشته مفهموم سیستم اینترکام به معنای ارتباط داخلی بود. حتما تلفن های بی سیم قدیم پاناسونیک یا برند های دیگر را دیده اید که روی پایه اصلی و گوشی های تلفن (که اکثر اوقات دو دستگاه بودند) دکمه ای به نام Intercom داشتند. با فشردن این دکمه بین گوشی ها و پایه تماسی برقرار می شد که می توانستید بدون استفاده از خط تلفن مکالمه کنید. سیستم اینترکام معمولی با همان مفهوم ایجاد ارتباط داخلی اما در محیط وسیع تر و صنعتی می تواند کارایی های متنوع تری داشته باشد. سیستم اینترکام صنعتی (Industrial Intercom System) یکی از فناوری‌های پیشرفته و مدرن است که در امنیت و ارتباطات صایع کوچک و بزرگ نقش بسیار مهمی دارد.

سیستم اینترکام چیست؟

سیستم اینترکام (INTERCOM SYSTEM) سامانه تلفنی بدون هندست و با امکانات کنترلی بیشتر است. شاید چنین تعریف خلاصه ای باعث شود تا ارزش این ابزار ارتباطی در نظر شما کمتر به نظر بیاید اما این طور نیست و در ادامه متوجه خواهید شد که سیستم های اینترکام می توانند علاوه بر سهولت در ارتباطات تلفنی باعث تسریع در عملکرد گردند. سیستم اینترکام، دستگاه الکترونیکی برای انتقال صوت و تصویر بین دو نقطه است. این سیستم نقش کانال ارتباطی امن و کارآمد را بین افراد در مکان‌های مختلف ایفا می‌کند. شامل فرستنده (ثابت یا قابل حمل) و گیرنده (دیواری، رومیزی یا بی‌ سیم) است و نسبت به تلفن‌های دیجیتال و سلولی محبوب‌تر شده است.

سیستم اینترکام صنعتی عملکرد زنگ هشدار
1. زنگ اتوماتیک
سیستم اینترکام صنعتی یک رابط ورودی هشدار را برای سیستم کنترل و سیستم آتش و گاز فراهم می کند. پس از دریافت سیگنال رابط، منبع صدای آلارم مربوطه ذخیره شده و در سیستم به طور خودکار به منطقه آلارم مربوطه ارسال شده و آلارم صدا و نور فعال می شود.
2. زنگ دستی
ایستگاه تلفن سیستم اینترکام صنعتی (ایستگاه کاری اپراتور، ایستگاه تلفن داخلی، تلفن بیرونی، اینترکام و غیره) می تواند به صورت دستی منبع صدای آلارم مربوطه ذخیره شده در سیستم را فعال کند تا به منطقه زنگ مربوطه ارسال شود و آلارم صدا و نور فعال شود.

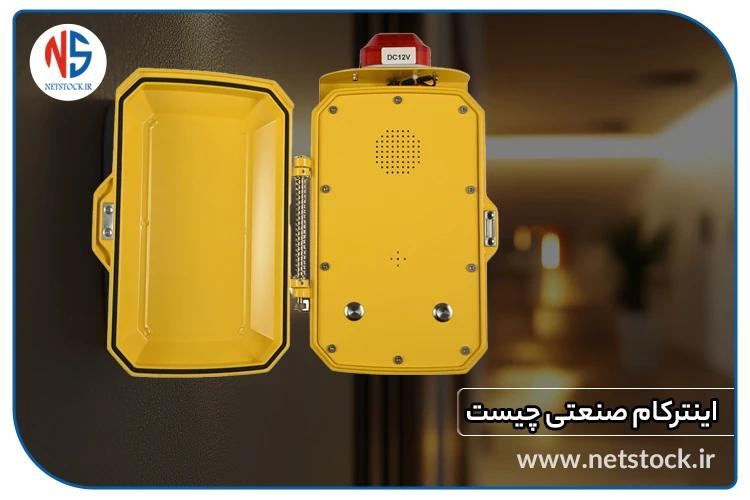

سیستم اینترکام صنعتی چیست؟

ویژگی‌ها سیستم اینترکام صنعتی

• ارتباط دوطرفه فوری: امکان مکالمه همزمان بدون نیاز به تلفن، مناسب برای خطوط تولید و فضاهای پرتردد.

• عملکرد مؤثر در محیط‌ های صنعتی: مناسب برای مکان‌های پر سر و صدا مانند کارگاه‌ها، کارخانه‌ها، انبارها و مراکز کنترل.

• ابزار هماهنگی عملیات: کمک به تسریع فرآیندها و افزایش بهره‌وری در بخش‌های مختلف صنعتی.

• طراحی ایمن و مقاوم: ساخته‌ شده با مواد ضد ضربه، ضد رطوبت و ضد گرد و غبار برای استفاده در محیط‌های سخت، شیمیایی و صنایع نفت و گاز.

• کیفیت صدای بالا: مجهز به فناوری کاهش نویز و ارائه صدای شفاف حتی در محیط‌ های بسیار شلوغ.

کاربرد اینترکام صنعتی

اساسا از این سیستم برای نیاز های خاص و متفاوتی می توان استفاده کرد. در ادامه کاربرد های اینترکام صنعتی در صنایع مختلف را با شما بررسی خواهیم کرد:

1. صنعت نفت و گاز: ارتباط بین کارگران در سکوهای نفتی و پالایشگاه‌ها.
2. کارخانه‌های تولیدی: هماهنگی بین اپراتورها و سرپرستان در خطوط تولید.
3. صنعت خودروسازی: ارتباط بین کارکنان در بخش‌های مختلف تولید و مونتاژ.
4. معادن: ارتباط بین کارگران در زیرزمین و سطح زمین.
5. صنعت مواد شیمیایی: نظارت و کنترل فرآیندها در محیط‌های خطرناک.
6. بیمارستان‌ها: ارتباط بین پرستاران و پزشکان در بخش‌های مختلف.
7. فرودگاه‌ها: هماهنگی بین کارکنان زمین و کنترل ترافیک هوایی.
8. کشتی‌رانی: ارتباط بین خدمه کشتی و کنترل ترافیک دریایی.
9. صنعت بازیافت: نظارت بر فرآیند جمع‌آوری و پردازش زباله‌ها.
10. صنعت برق: نظارت بر ایستگاه‌های برق و ارتباط با تکنسین‌ها.
11. تاسیسات آب و فاضلاب: ارتباط بین کارگران در محل‌های مختلف.
12. صنعت غذایی: نظارت بر فرآیند تولید و بسته‌بندی.
13. تاسیسات انرژی تجدیدپذیر: ارتباط بین تکنسین‌ها در مزارع بادی و خورشیدی.
14. ساخت و ساز: هماهنگی بین کارگران در پروژه‌های ساختمانی بزرگ.
15. صنعت داروسازی: نظارت بر خط تولید داروها و ارتباط با کارشناسان کیفیت.
16. صنعت حمل و نقل: ارتباط بین رانندگان و مراکز کنترل ترافیک.
17. تاسیسات ریلی: ارتباط بین کارکنان ایستگاه‌ها و قطارها
18. صنعت نساجی: هماهنگی بین کارکنان در خط تولید پارچه.
19. خدمات اضطراری: ارتباط بین تیم‌های امداد و نجات.
20. تولید انرژی هسته‌ای: نظارت بر ایمنی و ارتباطات داخلی در نیروگاه‌ها.
21. تولید کاغذ: نظارت بر فرآیند تولید کاغذ و ارتباط با تکنسین‌ها.
22. مرکز کنترل ترافیک شهری: نظارت بر ترافیک و ارتباط با پلیس راهنمایی.
23. تولید لوازم الکترونیکی: هماهنگی بین بخش‌های مختلف تولید.
24. شرکت‌های لجستیکی: نظارت بر حمل و نقل کالاها و ارتباط با رانندگان.
25. تاسیسات نظامی: ارتباط بین پرسنل نظامی در عملیات‌ها.

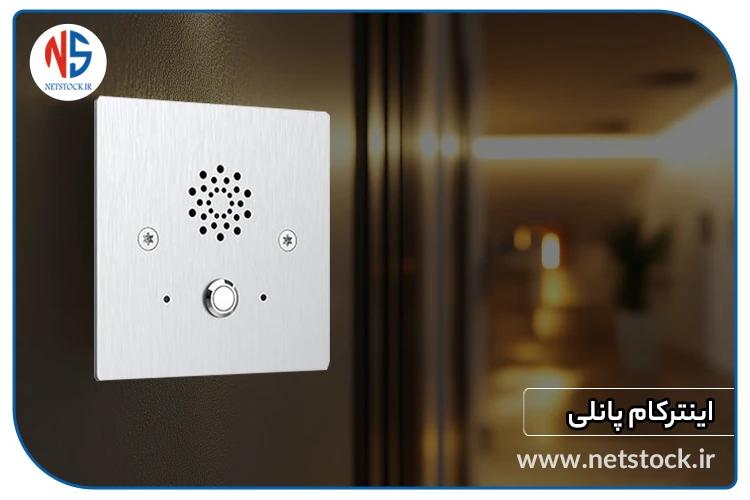

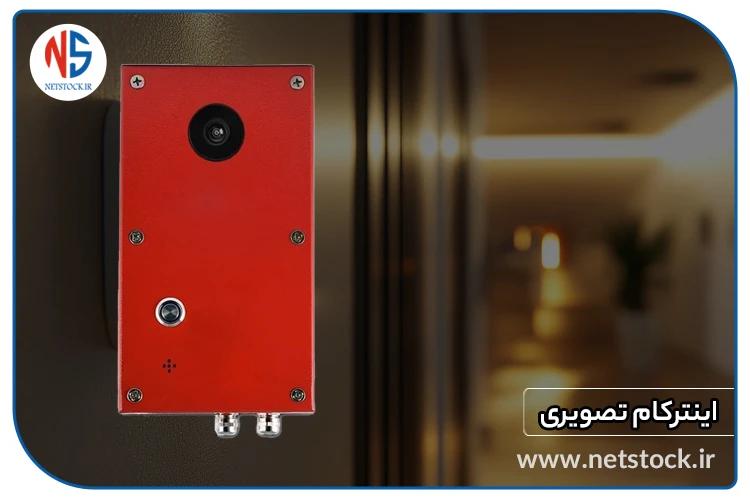

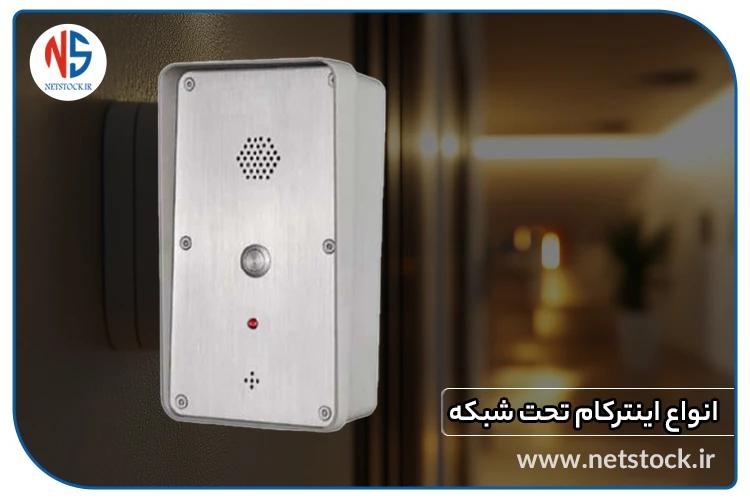

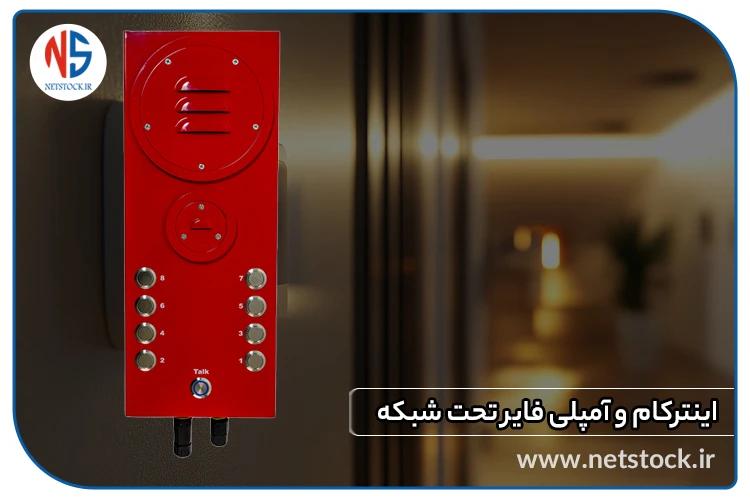

انواع اینترکام صنعتی

مزایای سیستم اینترکام صنعتی

مقاومت بالا در شرایط محیطی سخت: بدنه‌ ساخته ‌شده از مواد مقاوم در برابر گرد ‌وغبار، رطوبت، باران و تابش مستقیم خورشید، مناسب برای استفاده در محیط‌ های صنعتی و فضای باز.
وضوح و قدرت صوتی ممتاز: بهره‌ مندی از بلندگوهای باکیفیت جهت انتقال صدای شفاف و بدون نویز حتی در محیط‌ های پر‌سر‌ و صدا مانند کارگاه‌ها و خطوط تولید.
نصب و راه ‌اندازی انعطاف ‌پذیر: طراحی ماژولار و سازگار با انواع سازه‌ها، امکان نصب سریع و آسان در نقاط مختلف مانند سوله‌ها، پارکینگ‌ها و محوطه‌های باز.
پشتیبانی از فناوری IP: قابلیت اتصال به شبکه‌های IP برای برقراری ارتباط دو سویه، کنترل مرکزی و انتقال داده با سرعت و امنیت بالا.
کارکرد مطمئن و طول عمر بالا: طراحی صنعتی با هدف عملکرد پایدار در شرایط سخت کاری و کاهش نیاز به نگهداری مکرر.

سامانه اینترکام صنعتی

سیستم‌های اینترکام صنعتی نرم‌ افزار متمرکز برای مدیریت تنظیمات و گزارش ‌گیری دارند.
از طریق رابط کاربری نرم ‌افزار می ‌توان:

• سطوح صدا

• مسیرهای تماس

• اولویت‌ بندی‌ها

• گزارش فعالیت‌ها (تعداد تماس، مدت مکالمات، استفاده از منابع)

اجزای اصلی اینترکام‌ها:

• واحد مرکزی (کنترلر): مدیریت ارتباطات، پردازش سیگنال‌ها، برقرار/ قطع کردن تماس‌ها و تنظیمات سیستم.

• واحدهای پایانی (ترمینال‌ها): دستگاه‌های نصب ‌شده با میکروفن، بلندگو و دکمه‌های کنترلی برای کاربر.

• منبع تغذیه: تامین برق سیستم (AC/DC، باتری پشتیبان) و گاهی PoE روی کابل شبکه.

• کابل‌ کشی و اتصالات: انتقال سیگنال بین واحد مرکزی و ترمینال‌ها.

• ماژول‌های اضافی: ضبط صدا، ارتباط با سیستم‌های دیگر، قابلیت‌های بی ‌سیم.

• نرم ‌افزار پیجینگ و اینترکام: مدیریت تنظیمات، مشاهده گزارش‌ها، مانیتورینگ عملکرد.

تجهیزات و لوازم جانبی دستگاه اینترکام صنعتی

برای بهبود عملکرد، افزایش ایمنی و ارتقای قابلیت استفاده از اینترکام صنعتی برخی تجهیزات به‌ صورت آپشنال یا انتخابی قابل تهیه هستند:

• کابل‌ های شبکه و اتصالات: کابل ‌های شیلددار CAT5e /CAT6 برای انتقال باکیفیت صدا و داده و کابل‌های نسوز مناسب محیط ‌های خطرناک.

• پچ پنل و سوئیچ صنعتی: برای مدیریت کابل‌ها و اتصال پایدار چند دستگاه. سوئیچ ‌های صنعتی معمولا با آپ‌ لینک فیبر و کاهش نویز ارائه می ‌شوند.

• منابع تغذیه و حفاظت برق: منبع تغذیه ضدانفجار (در صورت نیاز) و UPS برای جلوگیری از توقف سیستم. همچنین محافظ نوسان/ جریان برای حفاظت تجهیزات.

• کنترلر و تجهیزات مدیریت سیستم: کنترلر مرکزی برای مدیریت چند اینترکام و در صورت نیاز پنل‌های کنترلی لمسی یا ماژول ‌های سفارشی.

• سنسورهای ایمنی محیطی: سنجش دما و رطوبت و در برخی کاربردها سنسور گاز برای تشخیص شرایط خطرناک.

• محفظه‌ های نصب مقاوم: جعبه/ محفظه‌ های ضدانفجار و مقاوم برای نصب در شرایط سخت و صنعتی.

• آمپلی‌ فایر/ بلندگو و میکروفن‌ های صنعتی: میکروفن‌های ضدانفجار و بلندگوهای صنعتی برای پوشش صدای یکنواخت در فضاهای بزرگ یا پرنویز.

• نرم ‌افزار مانیتورینگ و مدیریت: جهت نظارت، لاگ‌ گیری، عیب ‌یابی و مدیریت شبکه.

• آنتن و تجهیزات بی‌ سیم (در صورت استفاده): آنتن‌های تقویتی برای افزایش پوشش و کیفیت سیگنال.

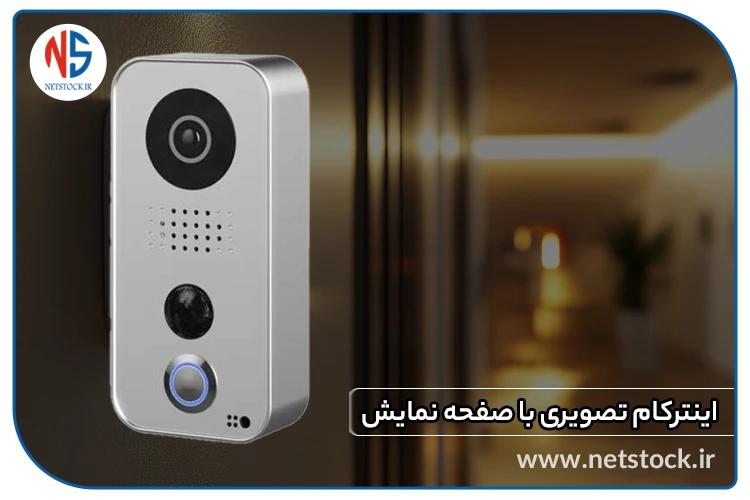

صفحه نمایشگر در اینترکام صنعتی

استفاده از صفحه نمایشگر در اینترکام‌های صنعتی و ضد انفجار به دلایل زیر ممکن است محدود شود:

• محیط‌ های خطرناک: در مکان‌هایی که خطر انفجار وجود دارد، استفاده از تجهیزات الکترونیکی با صفحه نمایش ممکن است خطر آتش‌سوزی یا انفجار را افزایش دهد. این تجهیزات باید مطابق با استانداردهای خاصی طراحی شوند که ایمنی را تضمین کند.

• عوامل محیطی: شرایط سخت محیطی مانند دماهای بالا، رطوبت، گرد و غبار و مواد شیمیایی می‌تواند عملکرد صفحه نمایشگرها را تحت تأثیر قرار دهد و منجر به خرابی آن‌ها شود.

• ساده‌ سازی عملیات: در بسیاری از محیط‌های صنعتی، کاربران به دنبال راه‌حل‌های سریع و کارآمد هستند. سیستم‌های بدون صفحه نمایشگر معمولاً ساده‌تر و کاربرپسندتر هستند و نیاز به آموزش کمتری دارند.

• هزینه: سیستم‌های دارای صفحه نمایش معمولاً هزینه بیشتری دارند، هم از نظر خرید و هم از نظر نگهداری. در برخی موارد، این هزینه‌ها غیرقابل توجیه هستند.

• اعتماد به صدا: در بسیاری از محیط‌های صنعتی، ارتباطات صوتی به اندازه کافی مؤثر و سریع است و نیازی به نمایش اطلاعات بصری نیست.

• پایداری و دوام: تجهیزات بدون صفحه نمایش معمولاً دارای ساختار محکم‌تری هستند و کمتر در معرض آسیب قرار می‌گیرند.

• با توجه به این دلایل، بسیاری از صنایع ترجیح می‌دهند از سیستم‌های ساده‌تر و ایمن‌تر استفاده کنند که نیازهای ارتباطی آن‌ها را برآورده کند.

طراحی سیستم اینترکام

• نوع ارتباط (صوتی یا صوتی - تصویری)

• نوع اتصال (سیمی یا بی‌ سیم)

• سطح حفاظت محیطی  (IP Rating)

• پشتیبانی از شبکه IP و پروتکل‌های ارتباطی

• طراحی مفهومی و ظاهری

• انتخاب متریال مناسب

• میکروفون صنعتی

• بلندگوی مقاوم

• پردازنده یا  DSP

• ماژول شبکه (Ethernet)

•  برنامه‌ نویسی میکروکنترلر یا پردازنده اصلی

• طراحی رابط کاربری (UI)

• بررسی عملکرد صحیح ارتباط صوتی

• تست مقاومت در برابر آب و رطوبت

• ساخت نمونه یا نمونه‌های اولیه

• تست‌های نهایی کیفیت و دوام

• جمع‌ آوری بازخورد مشتری و تیم فنی

• اعمال اصلاحات نهایی

نصب سیستم اینترکام

نصب اینترکام SIP تحت شبکه فقط به اتصال دستگاه و کابل شبکه محدود نمی‌شود؛ برای عملکرد پایدار، باید محل نصب، زیرساخت شبکه، برق و تنظیمات ارتباطی هم‌ زمان بررسی شوند.

مراحل اصلی نصب عبارت‌ اند از:

• بررسی محل و نیاز پروژه: تعیین تعداد اینترکام‌ها، نقاط نصب، شرایط محیطی و نحوه ارتباط با مرکز تلفن.
  آماده‌ سازی زیرساخت: بررسی کابل شبکه، سوئیچ، برق و در صورت نیاز زیرساخت PoE.
  نصب دستگاه: نصب ایمن اینترکام و اجرای صحیح کابل‌ کشی و آب‌ بندی اتصالات در مدل‌ های فضای باز.
  تنظیمات شبکه: اختصاص IP و انجام تنظیمات مورد نیاز شبکه مانند Gateway، VLAN و QoS.
  پیکربندی SIP: تعریف داخلی، اتصال به IP-PBX و تنظیم پارامترهای ارتباطی.
  تست نهایی: بررسی کیفیت صدا، برقراری تماس، عملکرد شبکه و ورودی/خروجی‌های دستگاه.
  تحویل و پشتیبانی: ثبت تنظیمات، آموزش کاربر و برنامه‌ ریزی برای نگهداری دوره‌ای.

نکته: در محیط‌ های صنعتی، علاوه بر عملکرد شبکه، باید درجه حفاظت IP و در مناطق مستعد انفجار، گواهی‌ها و الزامات مربوط به تجهیزات ضدانفجار نیز بررسی شود.

استانداردهای مهم سیستم اینترکام SIP

برای انتخاب یک اینترکام تحت شبکه، مهم‌ ترین موارد فنی عبارت‌ اند از:

• SIP: برقراری و مدیریت تماس‌ های VoIP
  RTP: انتقال صوت در زمان واقعی
  PoE / IEEE 802.3: تأمین برق دستگاه از طریق شبکه در مدل‌ های سازگار
  Ethernet: اتصال دستگاه به زیرساخت شبکه
  IP Rating: میزان مقاومت دستگاه در برابر گردوغبار و آب
  ATEX / IECEx: الزامات و گواهی‌های مرتبط با نصب در محیط‌ های مستعد انفجار

برد PCB در اینترکام تحت شبکه

• مدارهای تقویت  ‌کننده: مدارهایی برای تقویت صدا و اطمینان از کیفیت بالای صوتی.

• مدارهای پردازش دیجیتال: میکروکنترلرها یا FPGA ها برای پردازش سیگنال ‌های صوتی و داده‌ های شبکه.

• مدارهای ارتباطی: شامل ماژول‌ های شبکه (Ethernet یا Wi-Fi) برای اتصال به شبکه و تبادل داده‌ها.

• منبع تغذیه: طراحی مدار منبع تغذیه برای تأمین ولتاژ و جریان مناسب برای اجزای مختلف دستگاه. می ‌تواند شامل حفاظت از مدار در برابر نوسانات ولتاژ باشد.

• پورت‌ های ورودی و خروجی: مانند جک ‌های صوتی، بلندگوها و میکروفن‌ها.

• پورت ‌های شبکه: برای اتصال به Ethernet ،Wi-Fi یا سایر پروتکل‌های ارتباطی.

• اندازه و ابعاد برد: ابعاد برد باید با طراحی کلی دستگاه متناسب باشد به‌ طوری ‌که فضای کافی برای اجزا و اتصالات وجود داشته باشد.

کارایی سیستم اینترکام ضد انفجار

• مقاومت در برابر انفجار: سیستم‌ های اینترکام ضد انفجار باید دارای استانداردهای مقاومت در برابر انفجار باشند. این شامل مقاومت در برابر ضربه، حرارت و فشار انفجار است.

• مواد مقاوم در برابر انفجار: ساختار و مواد استفاده شده در سیستم‌ های اینترکام ضد انفجار باید دارای استانداردهای مقاومت در برابر انفجار باشند.

• استانداردهای ایمنی: سیستم‌ های اینترکام ضد انفجار باید دارای استانداردهای ایمنی بین‌ المللی معتبری باشند که اطمینان از ایمنی و سلامت کاربران در محیط‌ های خطرناک را فراهم کنند.

• قابلیت‌ های ارتباطی: اینترکام‌ های ضد انفجار باید دارای قابلیت‌ های ارتباطی پیشرفته و کارآمدی باشند که به کاربران امکان ارتباط ایمن و کارآمد در محیط‌ های خطرناک را فراهم کنند.

چگونه می توان امنیت ارتباطات را در اینترکام های SIP تضمین کرد؟

رمزنگاری ارتباطات

• استفاده از SIP over TLS برای امن‌ سازی سیگنالینگ

• استفاده از SRTP برای رمزنگاری جریان صوت (Media)

ایزوله‌ سازی و کنترل دسترسی شبکه

• تفکیک ترافیک صوتی در VLAN مجزا

• پیکربندی صحیح Firewall/NAT و محدودسازی پورت‌ها

• فعال‌ سازی MAC Filtering یا کنترل دسترسی مبتنی بر سوئیچ

 احراز هویت و سخت‌ سازی تنظیمات

• تعریف رمزهای عبور قوی و یکتا

• فعال‌سازی SIP Authentication و محدودسازی IPهای مجاز

• غیرفعال‌ سازی حساب‌ها و تنظیمات پیش‌ فرض کارخانه

 به‌ روزرسانی و پایش مستمر

• بروزرسانی Firmware دستگاه‌ها

• فعال‌ سازی لاگ‌ گیری امنیتی و مانیتورینگ ترافیک جهت تشخیص نفوذ یا حملات

• اجرای هم‌ زمان این لایه‌ها، ریسک شنود، جعل هویت (Spoofing) و دسترسی غیرمجاز را به حداقل می‌ رساند.

آینده سیستم‌ اینترکام در محیط ‌های صنعتی

• ادغام با فناوری‌های جدید

• امنیت پیشرفته و سیستم‌های احراز هویت

• سیستم‌های صوتی و تصویری پیشرفته

• راهکارهای ارتباطی در شرایط بحرانی

• تعامل با سیستم‌های اتوماسیون صنعتی

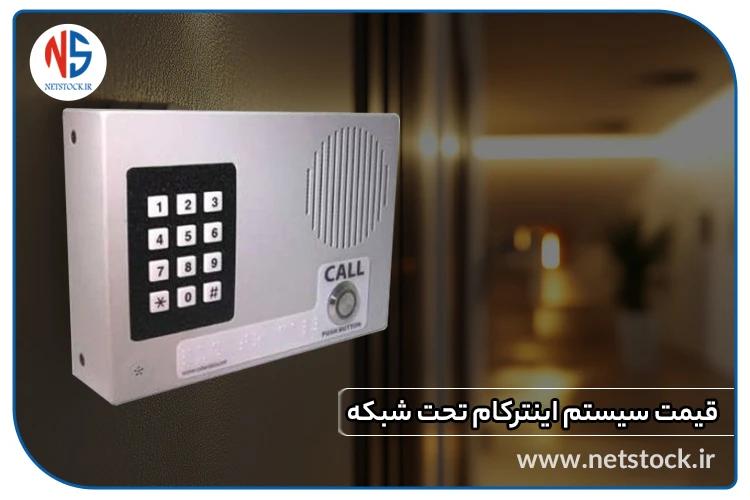

قیمت سیستم اینترکام صنعتی

برای اطلاع از قیمت سیستم پیجینگ در ابتدا می بایست نوع سیستم پیجینگ و اینترکام را مشخص نمائید. برای خرید سیستم اینترکام عجله نکنید، حتما قبل از خرید این سیستم قیمت تجهیزات پیجینگ تحت شبکه را مقایسه کنید. شاید در نگاه اول قیمت تجهیزات پیجینگ تحت شبکه از قیمت سیستم پیجینگ آنالوگ بالاتر باشد ولی هزینه های نگهداری، زیرساخت و کاربری سیستم پیجینگ تحت شبکه بسیار پایینتر از پیجینگ آنالوگ می باشد.

سوالات متداول

1. مفهوم اصلی اینترکام چیست؟
اینترکام دستگاهی است که تبادل پیام بین دو یا چند مکان را که در آن ارتباط صوتی استاندارد به دلیل مسافت یا موانع دشوار یا غیرممکن است تسهیل می‌کند.
2. عملکرد اینترکام به چه صورت است؟
به اصطلاح اینترکام به عنوان تبادل همزمان و دو طرفه اطلاعات از طریق یک رسانه مشترک در جهت های مخالف تعریف می شود. در فناوری ارتباطات، اصطلاح انتقال کامل دوبلکس اغلب برای اینترکام استفاده می شود.
3. چگونه می ‌توان قیمت سیستم اینترکام صنعتی تحت شبکه را دریافت کرد؟
جواب: برای دریافت قیمت سیستم اینترکام صنعتی می ‌توانید با ارائه جزئیات پروژه و نیازهای خود از شرکت‌ نت استاک درخواست استعلام قیمت کنید.
4. از کجا می‌ توان سیستم اینترکام صنعتی تحت شبکه خریداری کرد؟
سیستم‌های اینترکام صنعتی تحت شبکه را می‌ توانید از نمایندگی‌های رسمی، فروشگاه‌های تخصصی تجهیزات صنعتی مانند نت استاک تهیه کنید.
