کانفیگ گیتوی 5616 هواووی

توسط: ملیحه دغلاوی
به اشتراک گذاری در:

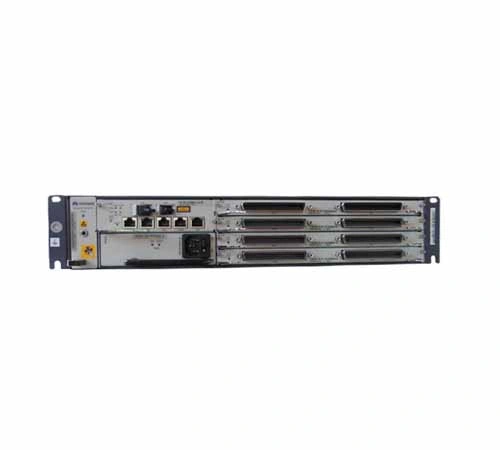

با پیشرفت تکنولوژی و فراگیر شدن ویپ سیستم های پاناسونیک TDM جای خودشون را به سیستم تلفنی ویپ میدهند چالش بوجود آمده تلفن های آنالوگ بلااستفاده سازمان ها و از سوی دیگر هزینه ای پی فون ها هستند که کنار گذاشتن تلفن ها و خریداری ای پی فون برای اغلب کارفرمایان توجیح پذیر نمی باشد. دستگاه 5616 هواووی که بعنوان DSLAM   می شناسیم دستگاه خارق العاده ایست که یک واحد چند جانبه است که به شکل زیر خدمات رسانی می کند.

  1. ارائه خدمات ADSL
  2. ارائه خدمات P2P
  3. ارائه خدمات POTS

در این مقاله قصد داریم با ارائه خدمات POTS این دستگاه آشنا شویم و نحوه استفاده از تلفن های قدیمی روی بستر ویپ و پروتکل SIP در مدل POTS بواسطه دستگاهMA5616  را اموزش دهیم.  POTS - Plain Old Telephone Service مخفف سرویس تلفن قدیمی ساده است.
نکته: برای پیکربندی شبکه 5616 حتما باید بواسطه یک سوییچ مدیریتی یکی از پورت ها راvlan  ترانک تعریف کنید و از طریق آن آدرس دهی کنید  فرض بر این است که vlan تعریف شده در این پروژه 100 می باشد. بواسطه کابل کنسول و همچنین نرم افزارputty  می توانید به دستگاه 5616 دسترسی داشته باشید و از طریق ارتباط سریال وارد محیط کامند لاین 5616 می شوید در این قسمت از شما  یوزر و پسورد خواسته میشود که به ترتیب USER:root و PASSWORD:mduadmin می باشد.هم اکنون شما لاگین کرده اید enable یا بصورت مخفف en را تایپ نمایید.

وارد مد کانفیگ شوید

Config#

vlan جدید ایجاد کنید

vlan 100 smart

وارد interface vlan شوید

interface vlanif 100

آدرس دهی کنید

ip address 192.168.2.50 24

از محیط interface خارج شوید

quit

پورت vlan را طبق این الگو تعریف کنید

port vlan 100 0/0 0

با این کامند تنظیمات اعمال شده نمایش داده می شود

display interface vlanif 100

در صورت صحیح بودن تنظیمات آن ها را ذخیره کنید

save

برای استفاده از پروتکل Sip کامند زیر را وارد کنید

وارد مد کانفیگ شوید

Config#

کامند مقابل را وارد کنید

protocol support sip

برای مشاهده پروتکل اعمال شده کامند مقابل را وارد کنید.

display protocol support

در صورت صحت ذخیره کنید

save

تنظیمات زیر را جهت پیکربندی Voip وارد کنید.

وارد مد کانفیگ شوید

Config#

سپس واد قسمت Voip شوید

voip

برای انتقال مدیا آدرس interface vlan و گیتوی )در صورت نداشتن گیتوی آدرس سرور( را وارد کنید

ip address media 192.168.2.50 192.168.2.100

برای انتقال سیگنالینگ آدرس interface vlan را وارد کنید.

ip address signaling 192.168.2.50

با این کامند تنظیمات اعمال شده نمایش داده می شود

display ip address media

از محیط voip خارج شوید

quit

در صورت صحیح بودن تنظیمات آن ها را ذخیره کنید

save

تنظیمات زیر را جهت پیکربندی SIP وارد کنید

وارد مد کانفیگ شوید

Config#

وارد مد interface sip شوید

interface sip 0

media-ipرا وارد کنید)همان آدرس interface vlan )

signal-ipرا وارد کنید)همان آدرس interface vlan )

signal-port را وارد کنید)پیش فرض 5000)

پروتکل انتقال را تعیین کنید)پیش فرض UDP)

آدرس سرور ویپ را وارد کنید

پورت sip سرور را تعیین کنید)پیش فرض 5060)

sipprofile-index را تعریف کنید)پیش فرض1 )

if-sip attribute basic media-ip 192.168.2.50 signal-ip 192.168.2.50  signal-port  5000 transfer udp primary-proxy-ip1 192.168.2.100  primary-proxy-port  5060 sipprofile-index  1

جهت اعمال تغییرات حتما باید interface sip را reset کنید

reset

با این کامند تنظیمات اعمال شده نمایش داده می شود

display if-sip attribute running

از محیط Sip خارج شوید

quit

در صورت صحیح بودن تنظیمات آن ها را ذخیره کنید

save

برای شناختن یا افزودن کارتها کامند زیر را در محیط config وارد کنید.

وارد مد config شوید

#config

این کامند را وارد کنید

board conferm 0

در صورتی که یک کارت شناسایی شد با اجرای دوباره کامند board conferm 0 دیگر کارت ها نیز شناسایی می شوند.

خروجی به شکل روبرو خواهد بود

0 frame 1 slot board has been confirmed

0 frame 2 slot board has been confirmed

0 frame 3 slot board has been confirmed

0 frame 4 slot board has been confirmed

0 frame 5 slot board has been confirmed

برای تعریف یک داخلی جدید به صورت زیر اقدام کنید.

وارد مد config شوید

#config

وارد مد esl user شوید

#esl user

برای مثال داخلی 310 را در slat 1 و پورت 10 تعریف می کنیم.ابتدا داخلی را به صورت زیر تعریف کرده

sippstnuser add 0/1/10 0 telno 310

Command processing is completed. User data has been added successfully

سپس برای اعتبار سنجی authorizationپسورد داخلی را به این صورت وارد می کنیم.

sippstnuser auth set 0/1/10 telno 310

احتیاجی به وارد کردن نوع پسورد نیست و با زدن Enter این گزینه را رد کنید.

{ <cr>|password-mode<K> }:

Command:

sippstnuser auth set 0/1/10 telno 310

در اینجا نام داخلی را وارد کنید.

User Name(<=64 characters, "-" indicates deletion):310

در اینجا پسورد داخلی را وارد کنید.

User Password(<=64 characters, "-" indicates deletion):1234

توجه: هنگام تایپ پسورد هیچ کاراکتری نمایش داده نمی شود.

در صورت صحیح بودن تنظیمات اعمال شده وضعیت داخلی با کامند display sippstnuser reg-state 0/1/10 به صورت زیر نمایش داده می شود.

F/S/P MGID RegisterState TelNo



0/1/10  0 Active 310

display sippstnuser reg-state 0/1/10

در صورت صحیح بودن تنظیمات

از محیط esl user خارج شوید

quit

تغییرات را ذخیره کنید.

save

برای افزودن چندین داخلی بصورت گروهی از این طریق اقدام کنید

هر دستگاه 5616 نهایتا 4 عدد کارت را ساپورت میکند روی هر کارت تا 64 داخلی را میتوان ذخیره کرد که بصورت ثابت از پورت 0 تا 63 را میتوان کانفیگ کرد

برای مثال کارت شماره 1 را کانفیگ میکنیم

از داخلی 300 تا 364 را تعریف میکنیم

  sippstnuser batadd 0/1/0

0/1/63 0 telno 300 step1

برای تعریف پسورد داخلی هایی که ایجاد کرده ایم همانند قبل وارد نمایید
در این مثال پسورد را 1234 در نظر گرفته ایم

sippstnuser auth set 0/1/0 telno 300

User Name(<=64 characters, "-" indicates deletion):300

Password(<=64 characters, "-" indicates deletion):1234

برای مشاهده تنظیمات اعمال شده در کارت 1 کامند مقابل را تایپ کنید

display sippstnuser reg-state 0/1

در صورتیکه بخواهید یک داخلی را حذف کنید

با این دستور داخلی پورت 0 از کارت 1 را حذف میکنیم

اگر اطمینان دارید کاراکتر y  را بزنید تا حذف انجام شود

sippstnuser del 0/1/0

اگر بخواهیم حذف بصورت گروهی صورت پذیرد

با این دستور تمامی داخلی های کارت 1 را حذف میکنیم

sippstnuser batdel 0/1/0 0/1/63

     تنظیمات هواووی 5616

نمایش کلیه تنظیمات هوآووی

display current-configuration

نمایش وضعیت داخلی ها بر روی کارت 1

display sippstnuser reg-state 0/1

برای ریست فکتوری از این دستور استفاده میکنیم

Erase flash data
